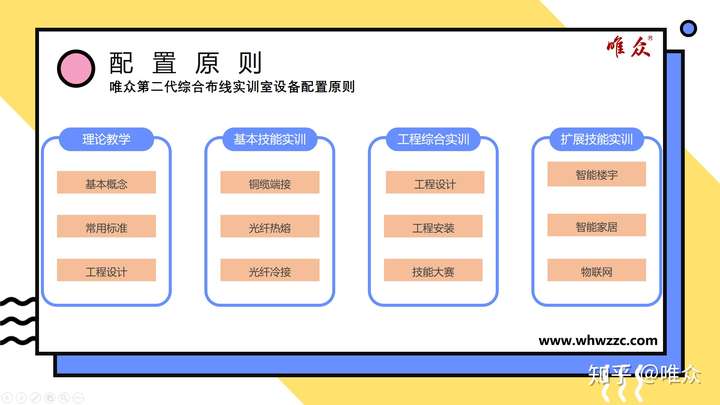

综合布线实训室设备配置原则

       一）理论教学：突出学生工程设计能力

       以唯众第二代综合布线工程教学模型作为工程实例，能够进行综合布线系统工作区子系统、水平子系统、管理间子系统、垂直子系统、设备间子系统、建筑群子系统、出入口子系统设计。主要包括以下工作任务：
       1、综合布线系统信息点规划设计和点数统计表编制。

       信息点数量和位置的规划设计非常重要,直接决定项目投资规模。一般使用Excel工作表或Word表格，主要设计和统计建筑物的数据、语音、控制设备等信息点数量。

      2、综合布线系统图。

      系统图直观反映工程规模，设备和器材数量，指导施工。一般使用CAD软件完成，也有在教学中使用Visio软件。

      3、综合布线系统施工图。

      施工图是项目安装施工和预算依据，一般在建筑物施工图电子版中直接添加。设计部门使用CAD软件完成，主要设计布线路由和安装位置。

      4、综合布线系统工程材料统计表。

      统计工程使用的布线器材、配件和辅料等全部材料。

     5、综合布线系统工程预算表。

     一般包括项目前期概算、项目合同预算、竣工决算，执行国家预算定额。

     6、综合布线系统端口对应表。

      一般开工前，对每个信息点进行命名和编号。并且对应到每个设备端口。

     7、综合布线系统工程施工进度表。

     安排项目工期和每日进度。

     二）基本技能实训：专项训练，熟练掌握综合布线基本技能，提高合格率。

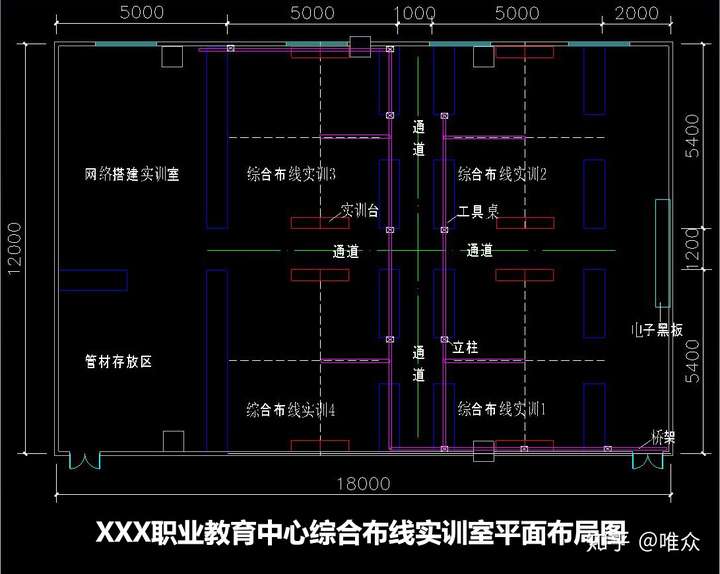

      实训室配置5个基本技能专项实训区域，具体实训内容如下：

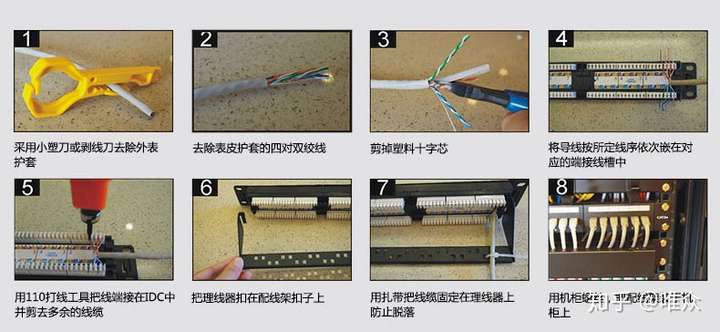

     1、网络配线端接技术实训区。

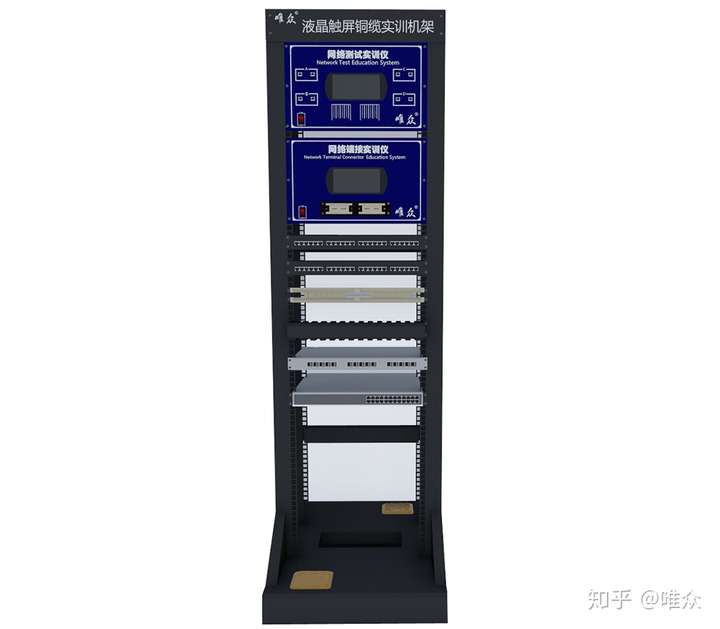

      配置唯众第二代液晶触屏铜缆实训台10台。具有以下功能：

1） 网络跳线制作与测试实训（屏蔽和非屏蔽）。

2） 网络模块配线和端接实训。

3） 测试链路搭建与测试实训（屏蔽和非屏蔽）。

4） 复杂链路搭建与测试实训。

5） 六类屏蔽配线架端接原理和技能实训。

6） 25对大对数电缆复杂链路搭建与测试实训。

7） 25口语音配线架端接原理和技能实训。

8） 抽线、理线、盘线等铜缆理线方法和技能实训。

      2、光纤端接技术实训区。

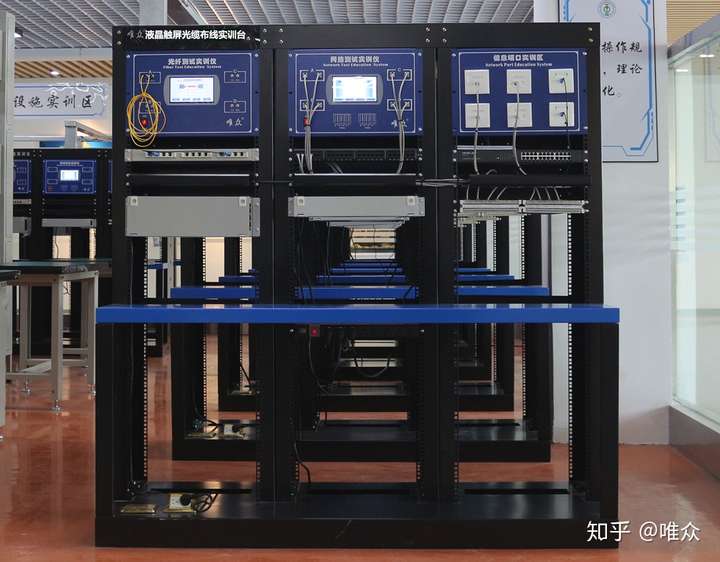

      配置唯众第二代液晶触屏光缆实训台10台。具有以下功能：

1）光纤配线架安装与基本光纤永久的链路搭建实训与测试，包括布线、开缆、理线、盘纤等。

2）ODF光纤配线箱安装与复杂光纤永久链路搭建实训与测试，包括布线、开缆、理线、盘纤等。

3）光纤配线子系统综合实训与测试，包括光纤配线架安装与端接、信息插座安装实训与测试。

4）光纤链路通断、长度和损耗测试实训。

      3、光纤熔接技术实训区。

      配置唯众光纤熔接机10台。具有以下功能：

1）能够进行光缆开缆、光纤剥纤、光纤切割和光纤熔接实训，掌握光纤熔接机使用方法。。

2）能够进行室外光缆、室内光缆、单模光纤、多模光纤、光纤尾纤的熔接和盘纤实训，掌握光纤配线端接技术。

       4、光纤冷接技术实训区。

        配置唯众光纤冷接与测试工具箱10个。具有以下功能：

1）能够使用预埋型快速连接器、直通型快速连接器进行光缆的连接。

2）能够使用皮线光缆冷接子、光纤冷接子进行光缆的连接。

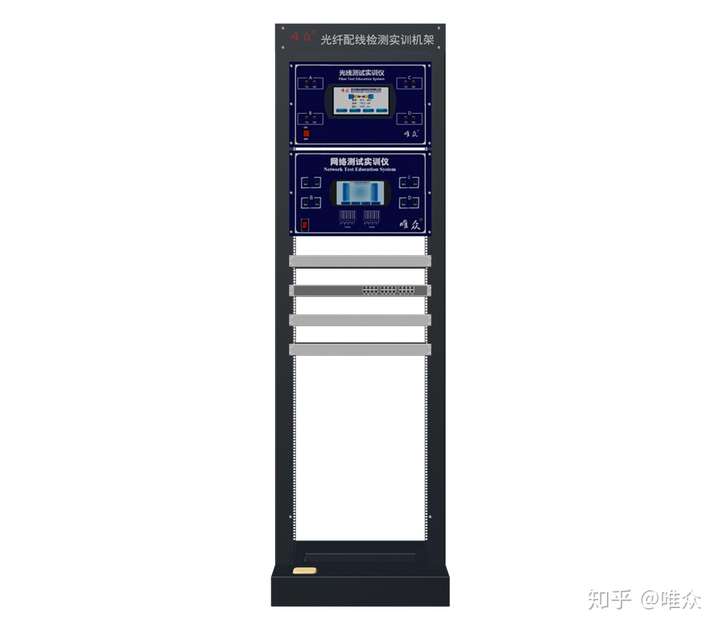

       5、综合布线故障检测实训区。

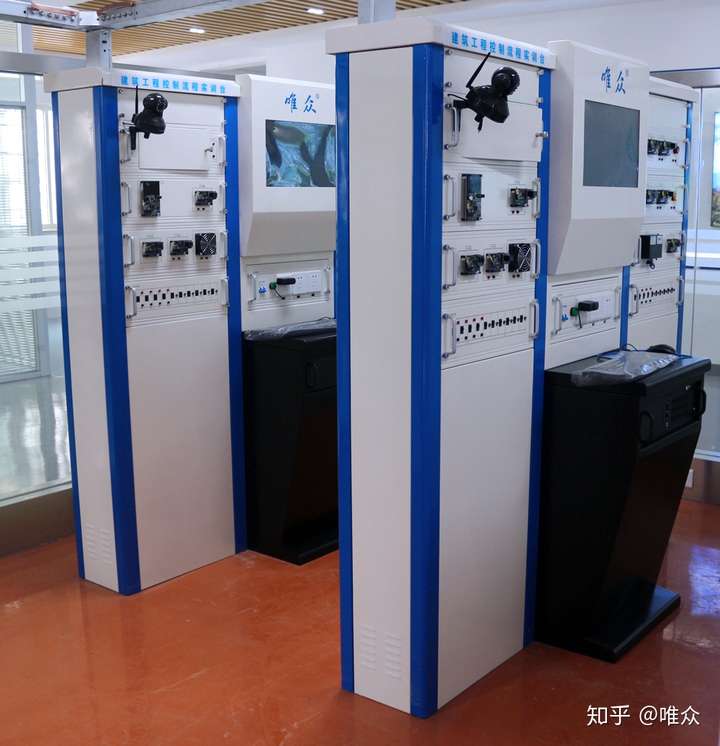

       配置唯众综合布线故障检测与维护实训装置4台。具有以下功能：

1） 进行铜缆永久链路故障模拟实训。

2） 进行铜缆永久链路故障检测与维修实训。

3） 10种光纤跳线的配线、端接、测试实训。

4） 复杂光纤链路端接与测试实训。

5） 光纤故障检测、故障维修实训。

       三）工程综合实训：综合布线七个子系统设计和安装技术实训，同时满足“信息网络布线”校级、市级、省级选拔赛或集训需要。

       1、 综合布线工程安装实训区。

       配置唯众综合布线工程安装实训装置4台，全面展示综合布线工艺技术和实训。

       2、 综合布线工程技术实训区。

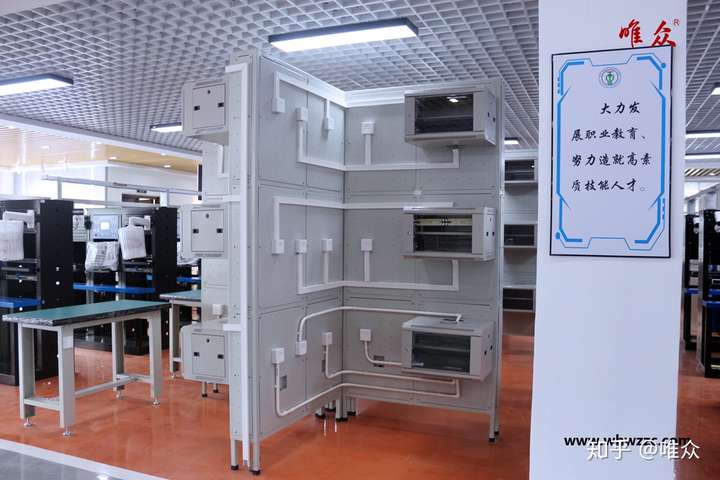

       配置唯众综合布线模拟墙实训平台16个工位满足48人同时进行安装和智能布线实训。

1） 工作区子系统的设计和安装技术实训。

2） 水平子系统的设计和安装技术实训。

3） 管理间子系统的设计和安装技术实训。

4） 垂直子系统的设计和安装技术实训。

5） 设备间子系统的设计和安装技术实训。

6） 建筑群子系统的设计和安装技术实训。

7） 进线间子系统的设计和安装技术实训。

8） 住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等。

9） 全国职业院校技能大赛“网络综合布线技术”项目校级、市级、省级选拔赛或集训。

10） 世界技能大赛“信息网络布线”项目校级、市级、省级选拔赛或集训。

       四）扩展技能实训：能够扩展为智能楼宇、智能家居、物联网工程技术实训平台，提高实训室利用率。

       唯众综合实训平台除满足综合布线配线子系统机柜、线槽/管、信息插座安装外，还适合安装智能楼宇、智能家居、物联网等各种孔距的终端设备，扩展功能更加强大，能够作为智能楼宇、智能家居、物联网工程技术实训平台，并且能够模拟真实暗埋管布线，暗埋穿线在实训装置内部进行，模拟工程实际。
